Mata Wibroizolacyjna Puzzel

Kod produktu: MWP20/25

0.00 (Oceny: 0 Recenzje: 0)

Przejdź do sekcji Opinie

Czas wysyłki: 5 dni

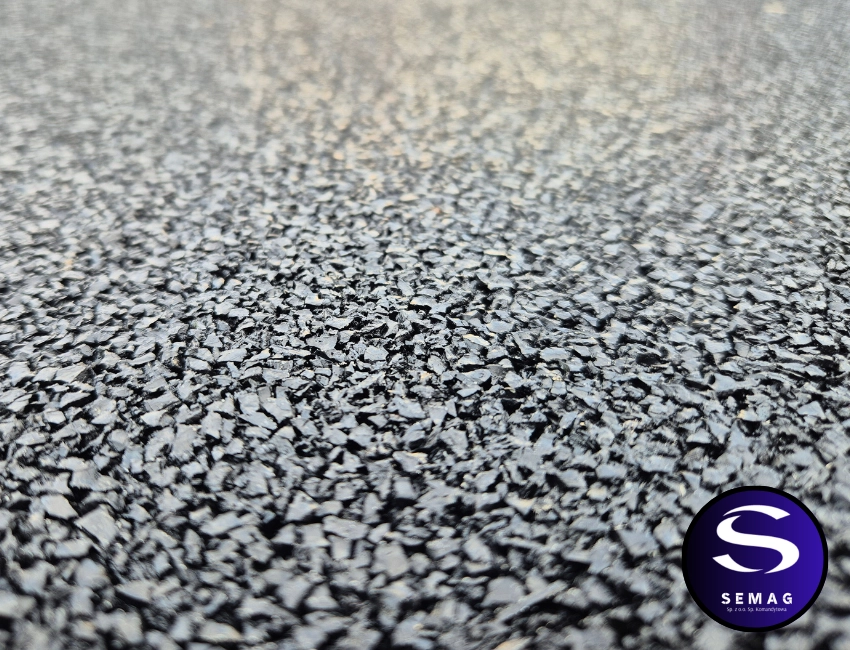

Maty wibroizolacyjne typu puzzle wyprodukowane są z granulatu SBR związanego poliuretanem. Porowata struktura płyt i drenaż wyprofilowany na spodniej stronie umożliwiają szybki odpływ wody.

Dostępne grubości:

20 mm
25 mm

( w sprawie innych grubości prosimy o kontakt mailowy semag@semag.com.pl )

Przejdź do pełnego opisu

123,00 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Format

1000 x 1000 mm

1000 x 500 mm

Grubość

20 mm

25 mm (+15,99 zł)

Wybranie tej opcji zmienia cenę: (+15,99 zł)

JEŚLI ZDJĘCIA WARIANTÓW NIE ZMIENIAJĄ SIĘ - ODŚWIEŻ STRONĘ

Ilość

Dostępność:

Dostępny

Opis

Opis Produktu:

Nasze maty wibroizolacyjne są wykonane z granulatu gumowego SBR, łączonego klejem poliuretanowym w kształcie puzzli.

Materiały wibroizolacyjne SEMAG znajdują zastosowanie w wielu branżach przemysłowych jako elementy redukujące drgania i hałas generowane przez maszyny. Ich główną funkcją jest zapobieganie przenoszeniu wibracji na otaczające konstrukcje, takie jak stropy, ściany, fundamenty oraz inne urządzenia. Dzięki zastosowaniu wibroizolatorów, maszyny pracują bardziej niezawodnie, są chronione przed uszkodzeniami, a komfort pracy osób w ich otoczeniu ulega znaczącej poprawie.

Materiały wibroizolacyjne są produkowane z granulatu gumowego, oraz żywic poliuretanowych. Każdy z tych materiałów posiada unikalne właściwości, które determinują jego zastosowanie w specyficznych warunkach i obszarach przemysłu.

Zalecamy wybór mat w kształcie puzzli, które dzięki swojemu kształtowi zapewniają stabilne połączenie poszczególnych arkuszy, eliminując potrzebę zgrzewania lub klejenia na styku.

Parametry Techniczne:

Maty te spełniają wszelkie wymagania dotyczące tłumienia drgań, co potwierdzają ich parametry techniczne:

Dla grubości 20 mm, nasz materiał osiąga współczynnik tłumienia Cstat od 0,03 do 0,045 N/mm³ oraz Cdyn od 0,051 do 0,062 N/mm³, zależnie od obciążenia pionowego i zadanej częstotliwości.
Nasze maty nie posiadają zintegrowanej warstwy geowłókniny ochronnej, co pozwala na zastosowanie tańszego rozwiązania – rozwinięcie geowłókniny bezpośrednio na ułożonej nawierzchni. Taka geowłóknina dodatkowo zabezpiecza szczeliny między płytami.
Są odporne na działanie czynników atmosferycznych
Maty wykonane są w klasie palności E.

Płyty wyprodukowane są z granulatu SBR związanego poliuretanem. Połączenie płyt w kształcie puzzli zapewnia stabilność ułożonej warstwy wibroizolacyjnej. Porowata struktura płyt i drenaż wyprofilowany na spodniej stronie umożliwiają szybki odpływ wody.

Zasadnicze charakterystyki wyrobu budowlanego dla zamierzonego zastosowania lub zastosowań	Właściwości użytkowe wyrażone w poziomach, klasach lub w sposób opisowy	Jedn.	Metody badań i obliczeń
Sztywność statyczna C_stat¹⁾: a) obciążenie pionowe od 0,02 do 0,05 MPa (zakres I): - SEMAG 20 - SEMAG 25 b) obciążenie pionowe od 0,02 do 0,10 MPa (zakres II): - SEMAG 20 - SEMAG 25 c) obciążenie pionowe od 0,02 do 0,20 MPa (zakres III): - SEMAG 20 - SEMAG 25	0,031 ± 20% 0,032 ± 20% 0,035 ± 20% 0,033 ± 20% 0,045 ± 20% 0,039 ± 20%	N/mm³	DIN 45673-5: 2010-08
Sztywność dynamiczna C_dyn¹⁾: a) obciążenie pionowe od 0,02 do 0,05 MPa, częst.10 Hz: - SEMAG 20 - SEMAG 25 b) obciążenie pionowe od 0,02 do 0,10 MPa, częst.10 Hz: - SEMAG 20 - SEMAG 25 c) obciążenie pionowe od 0,02 do 0,05 MPa, częst.30 Hz: - SEMAG 20 - SEMAG 25 d) obciążenie pionowe od 0,02 do 0,10 MPa, częst. 30Hz: - SEMAG 20 - SEMAG 25	0,051 ± 20% 0,049 ± 20% 0,054 ± 20% 0,048 ± 20% 0,054 ± 20% 0,048 ± 20% 0,062 ± 20% 0,054 ± 20%	N/mm³	DIN 45673-5: 2010-08
Współczynnik przesztywnienia dynamicznego, częstotliwość 10 Hz: a) SEMAG 20 - zakres I - zakres II - zakres III b) SEMAG 25 - zakres I - zakres II - zakres III	1,65± 20% 1,58± 20% 1,22± 20% 1,52± 20% 1,47± 20% 1,21± 20%	-	DIN 45673-5: 2010-08
Wytrzymałość na rozciąganie: - SEMAG 20 - SEMAG 25	≥ 0,30 ≥ 0,50	MPa	PN-EN ISO 1798:2009
Wydłużenie względne przy sile maksymalnej: - SEMAG 20 - SEMAG 25	≥ 30 ≥ 40	%	PN-EN ISO 1798:2009
Odkształcenie trwałe po ściśnięciu początkowym 10%, w czasie 24 h, w temp. 23°C, maksymalna zmiana wartości początkowej	≤ 3	%	PN-ISO 815:1998
Rezystywność właściwa (skrośna)	≥ 10⁹	Ω∙m	PN-EN 61340-2-3: 2016-11
Reakcja na ogień	E	-	PN-EN ISO 11925-2:2010
