Płyta kulochwytowa PKCO50 600×750×50mm

Przejdź do sekcji Opinie
Cena 197,60 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Zielony Czerwony Czarny Szary Pokaż wszystkie kolory
szt.
Dostępność:
Dostępny
Czas wysyłki: do 7 dni

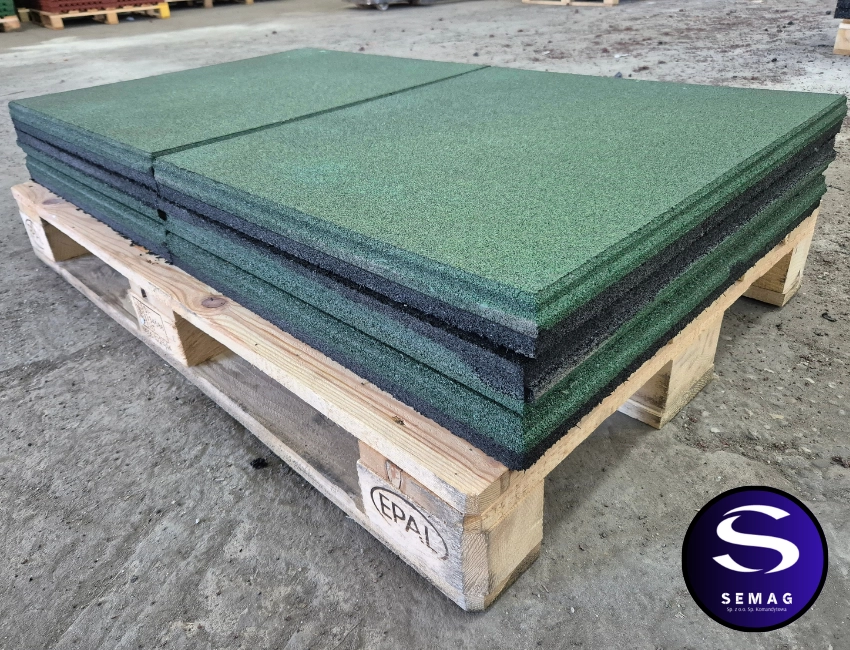

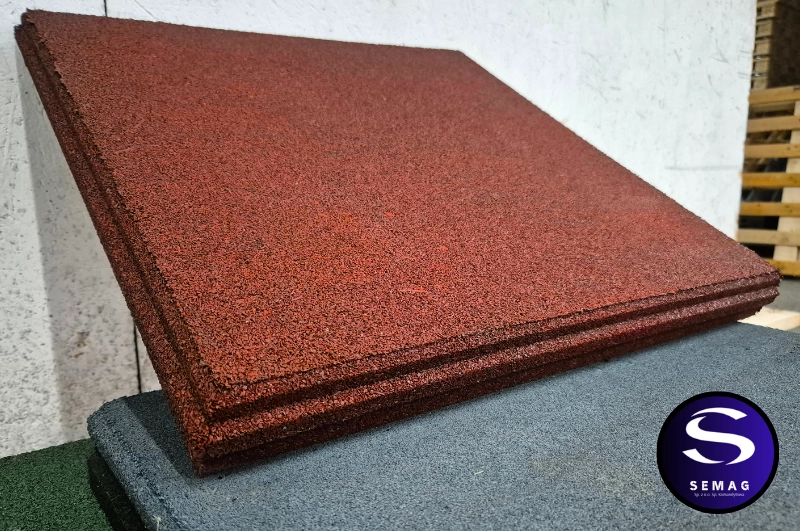

Płyta kulochwytowa czołowa SEMAG PKCO50 o wymiarach 600 × 750 × 50 mm. Dwuwarstwowy element z granulatu gumowego SBR i spoiwa poliuretanowego, przeznaczony do wykonywania powierzchni czołowych odpowiednio zaprojektowanych układów kulochwytowych.

Połączenie: pióro–wpust. Masa: ok. 22,0 kg/szt. Powierzchnia: 0,45 m²/szt. Kolory: czarny, zielony, czerwony, szary.

Certyfikat WITU: Z/27/11/2026/PZ. Dostępne wykonania różniące się reakcją na ogień. Wymagany wariant Cfl-s1 należy uzgodnić przed zamówieniem.

Cena dotyczy 1 sztuki. Płyta stanowi element układu kulochwytu, nie samodzielną przegrodę balistyczną.

Przejdź do pełnego opisu

Opis

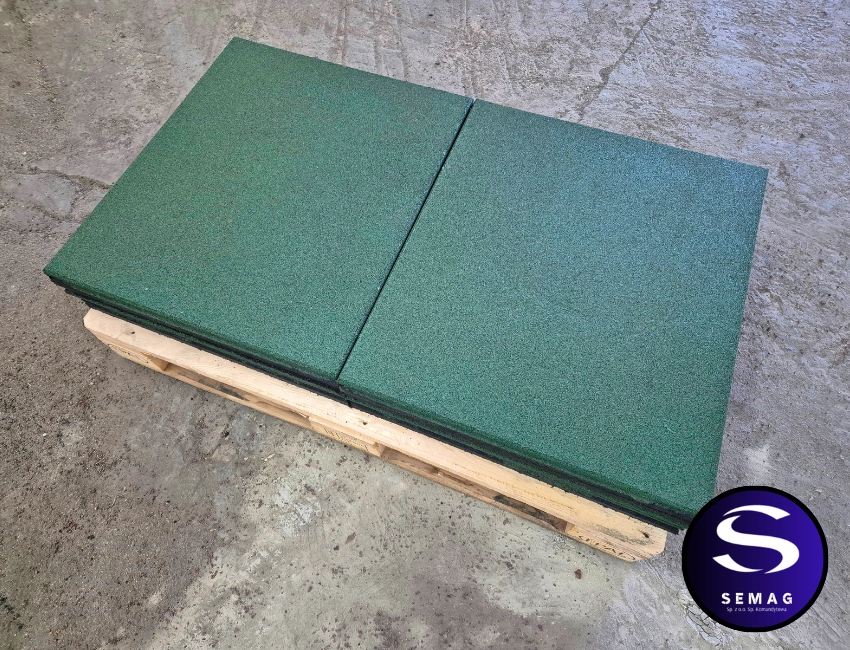

Płyta kulochwytowa PKCO50 – 600 × 750 × 50 mm

PKCO50675 to płyta gumowa przeznaczona do wykonania czołowej powierzchni układu kulochwytu w odpowiednio zaprojektowanych strzelnicach. Wytwarzana jest przez SEMAG z granulatu gumowego SBR połączonego spoiwem poliuretanowym, metodą prasowania na gorąco.

Dwuwarstwowa konstrukcja oraz profilowane krawędzie typu pióro–wpust umożliwiają zestawianie płyt w większe powierzchnie osłonowe. Rodzaj konstrukcji nośnej, mocowanie i zakres zabezpieczenia muszą wynikać z projektu strzelnicy.

50 mm

Grubość płyty

0,45 m²

Powierzchnia jednej sztuki

22,0 kg

Masa jednej sztuki

Dane techniczne PKCO50675

Parametr Wartość
Oznaczenie PKCO50675
Wymiary 600 × 750 × 50 mm
Powierzchnia 0,45 m²/szt.
Masa 22,0 kg/szt.
Materiał Granulat gumowy SBR + spoiwo PU
Budowa Dwuwarstwowa
Krawędzie Pióro–wpust
Tolerancja długości i szerokości ±2 mm
Tolerancja grubości ±1 mm
Producent Zakłady Gumowe SEMAG, Zabrze

Dane według rysunku technicznego SEMAG nr 025-2026-A3.

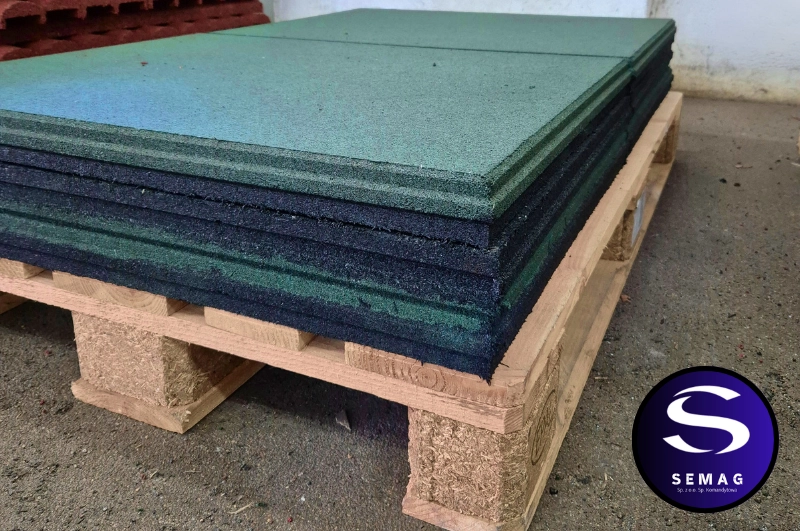

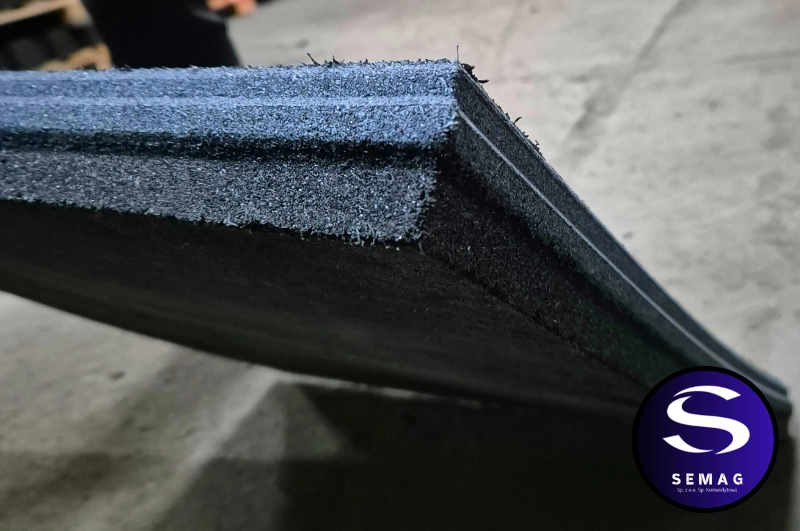

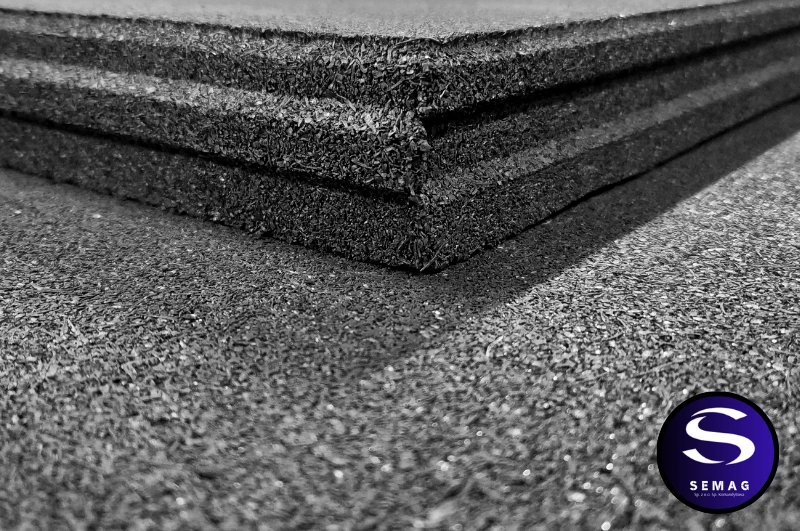

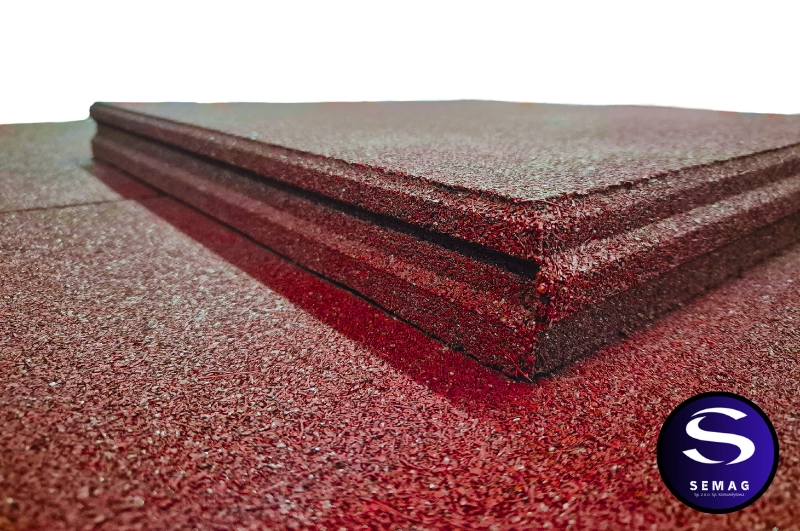

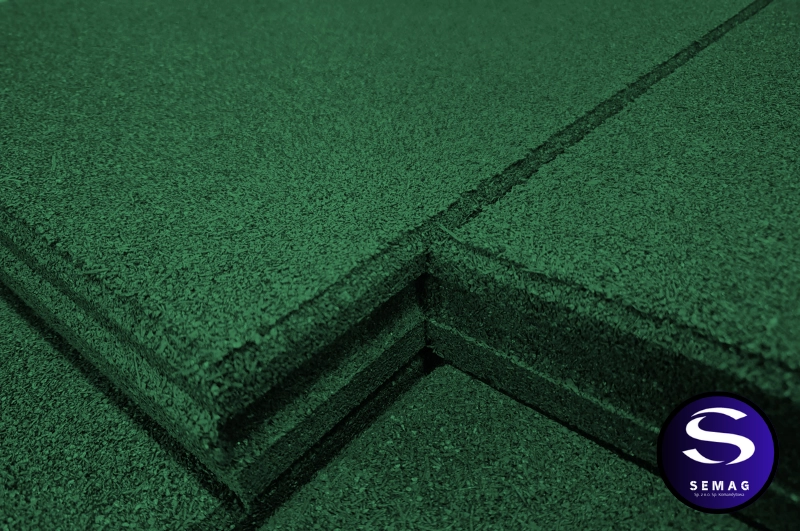

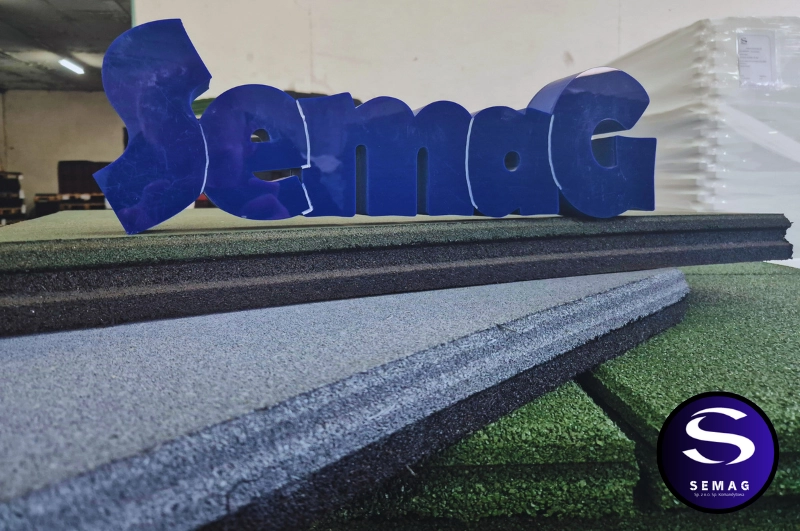

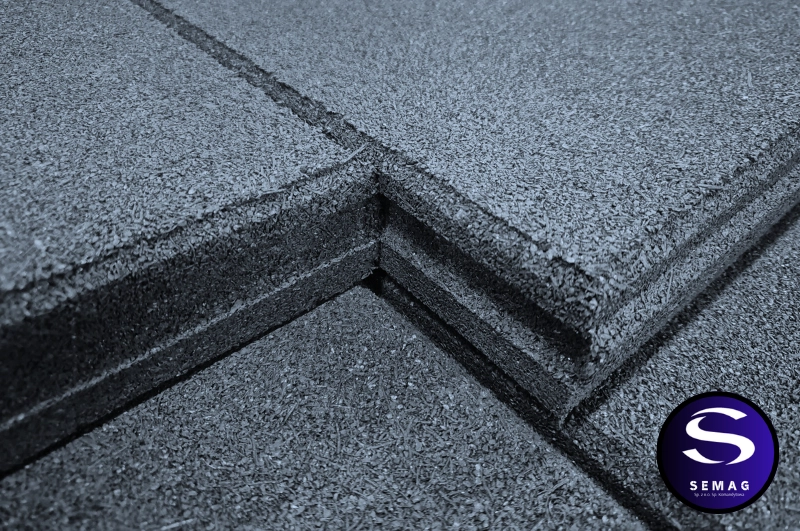

Konstrukcja i połączenie pióro–wpust

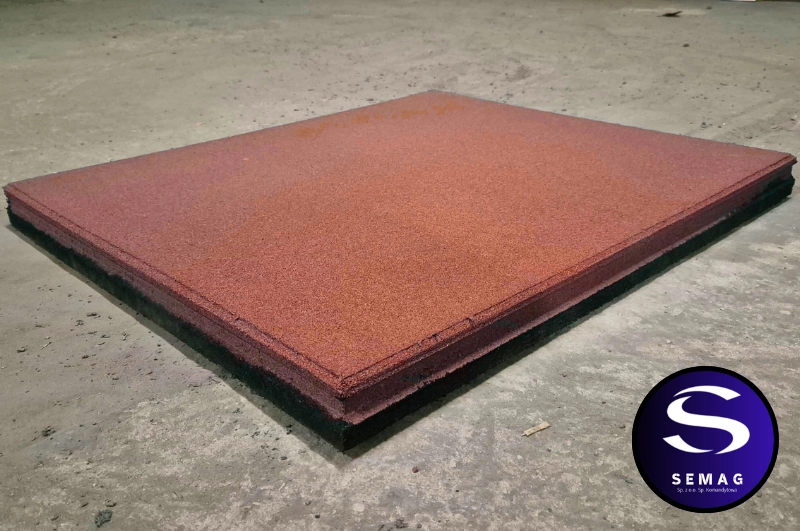

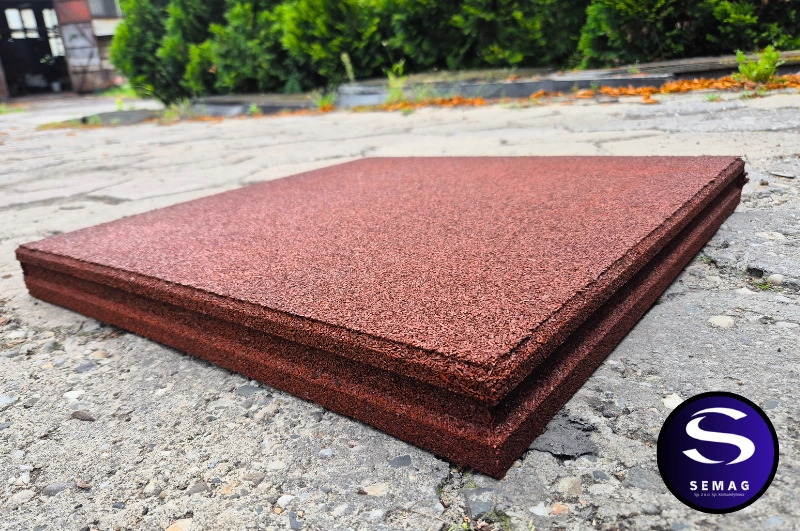

Płyta ma konstrukcję dwuwarstwową. Warstwa użytkowa tworzy czołową powierzchnię osłonową, natomiast warstwa spodnia stanowi część konstrukcji gumowej płyty.

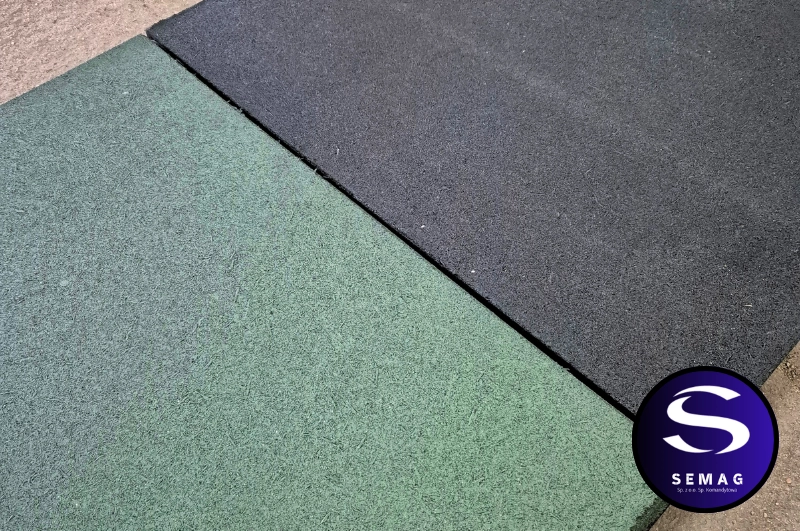

Profilowane krawędzie umożliwiają wzajemne łączenie sąsiednich elementów. Połączenie pióro–wpust ułatwia wykonanie modułowej powierzchni, jednak nie zastępuje właściwego mocowania i pozostałych zabezpieczeń przewidzianych w projekcie układu kulochwytu.

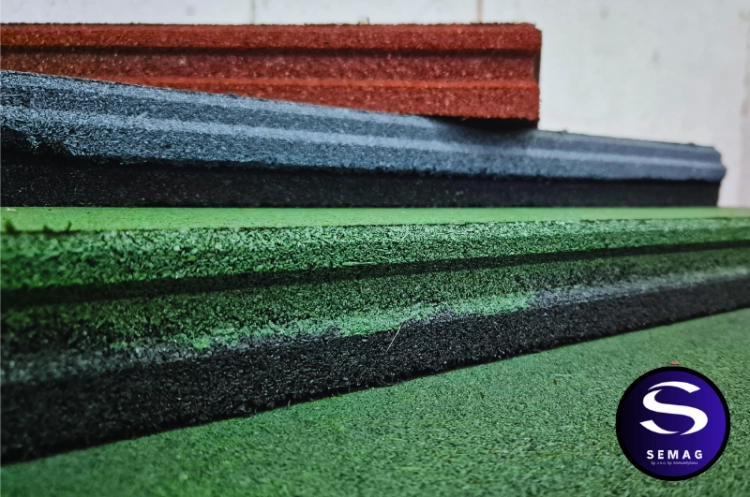

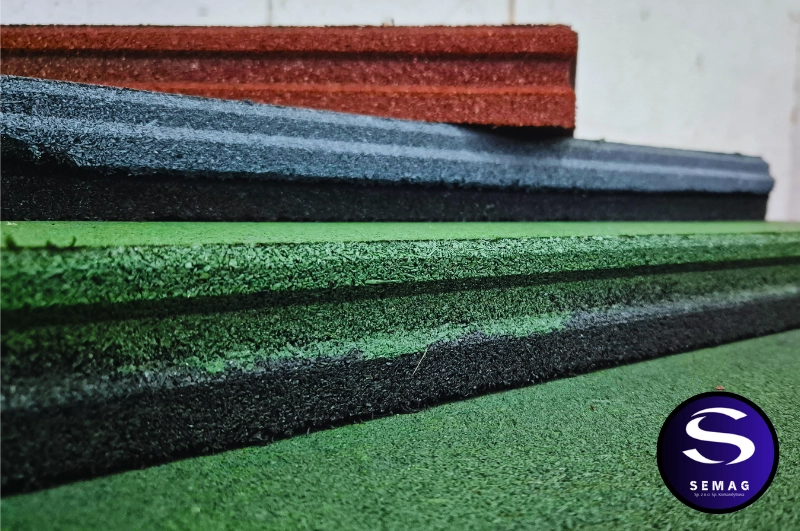

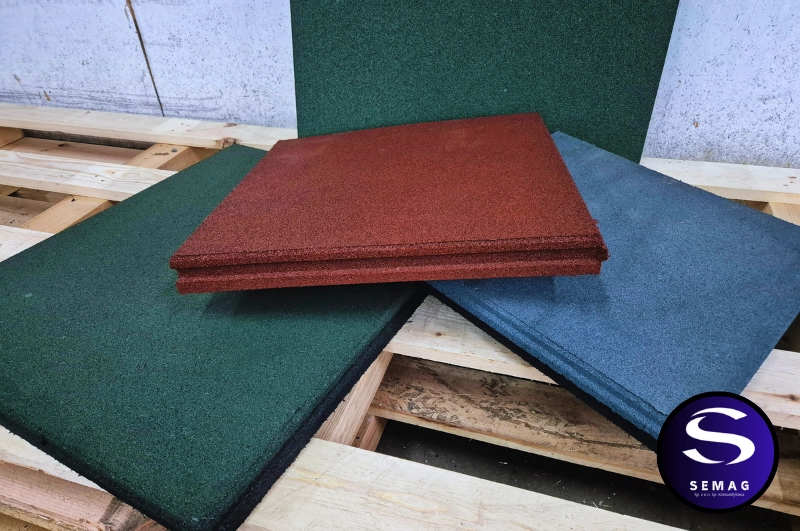

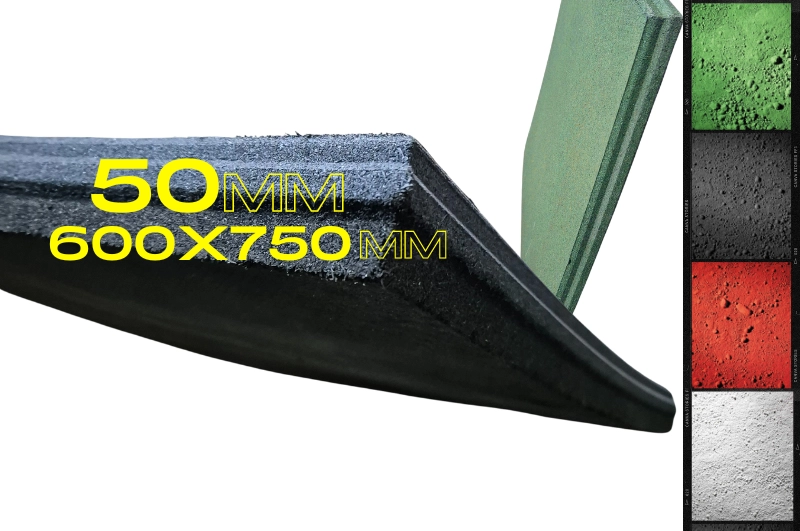

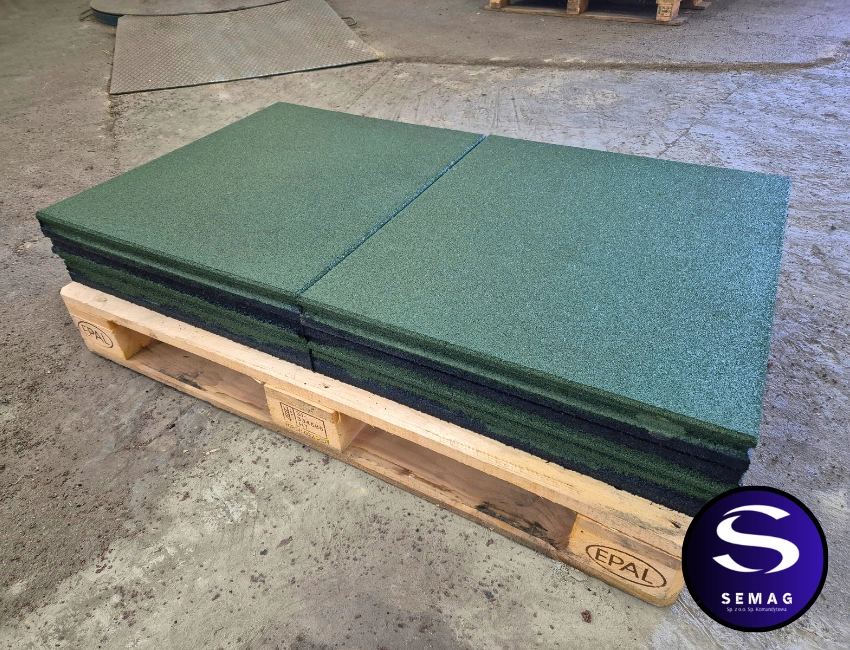

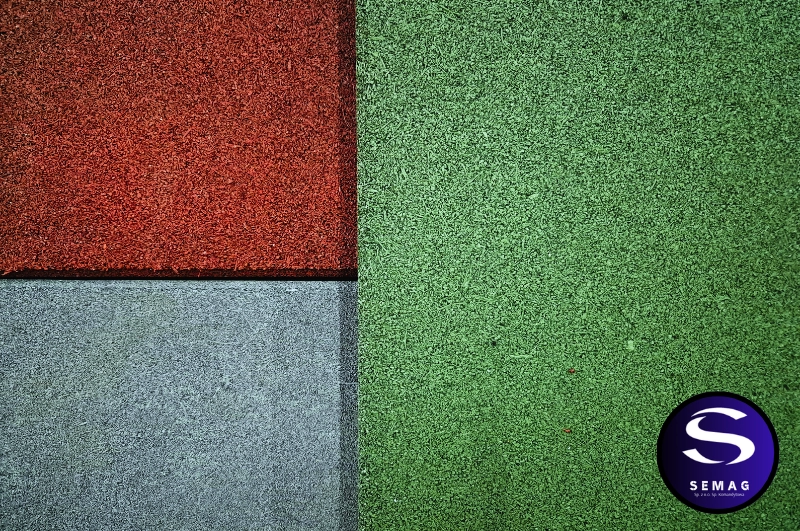

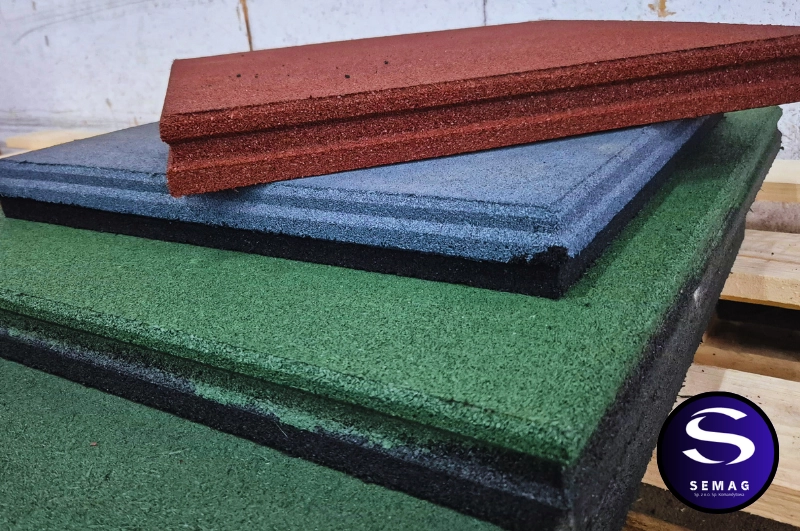

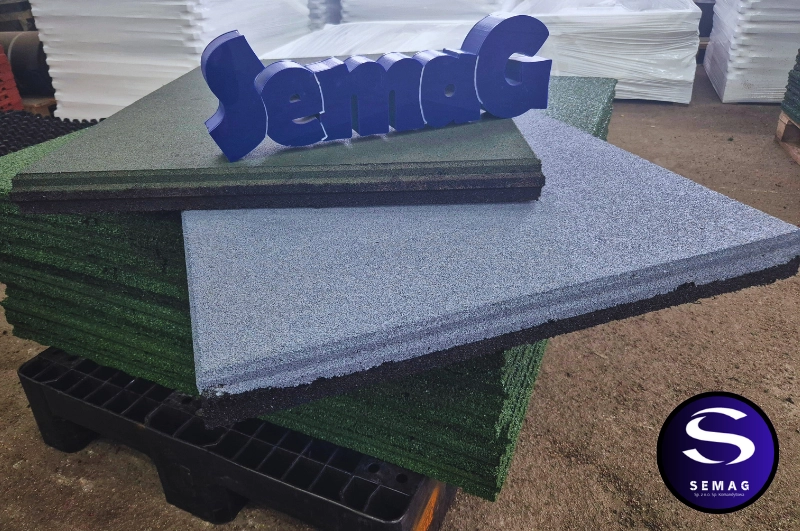

Dostępna kolorystyka

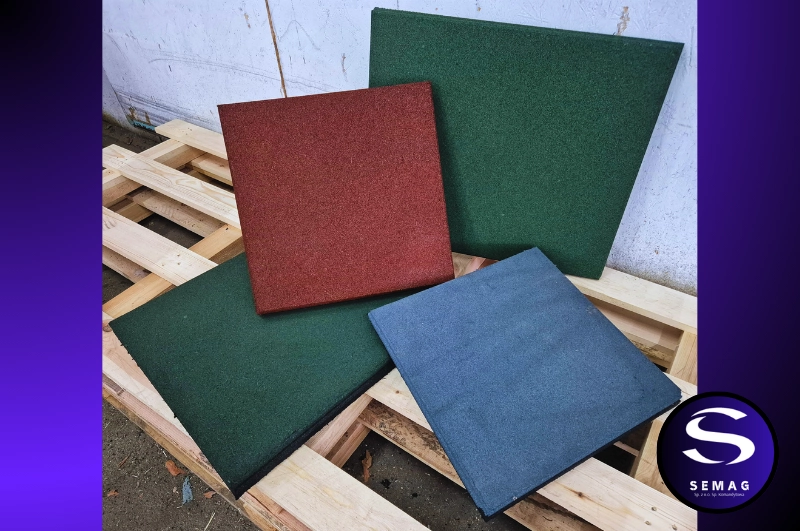

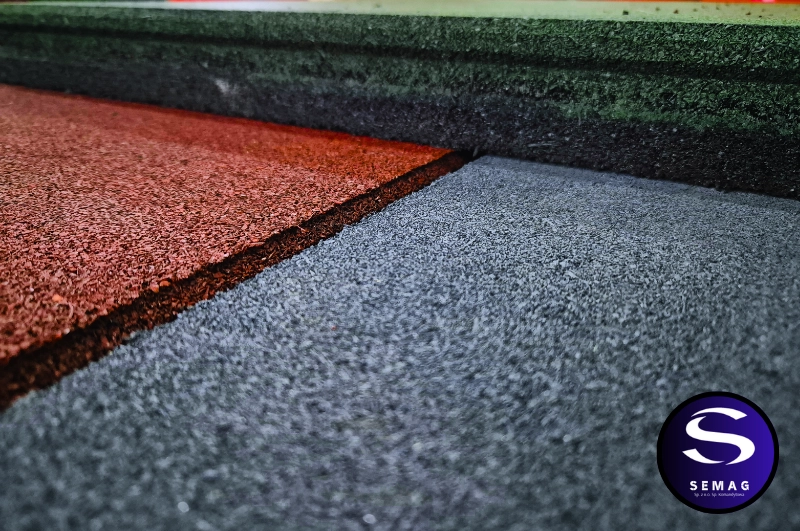

W sklepie dostępne są płyty z powierzchnią użytkową w kolorze czarnym, zielonym, czerwonym lub szarym. W wykonaniu dwuwarstwowym powierzchnia górna jest barwiona, natomiast warstwa spodnia pozostaje czarna. Sposób wykonania zależy od wybranego wariantu produktu.

Barwiona powierzchnia może ulegać stopniowemu zużyciu podczas eksploatacji. Zdjęcia przedstawiają przykładową kolorystykę, a rzeczywisty odcień może różnić się od wyglądu na ekranie.

Reakcja na ogień – wariant E i Cfl-s1

SEMAG oferuje wykonania płyt PKCO50 różniące się zastosowaną recepturą materiałową. Wariant klasy E wykonywany jest bez dodatku środka antypirenowego. Wersja z dodatkiem antypirenu, objęta odpowiednią klasyfikacją Cfl-s1, wymaga osobnego uzgodnienia.

Certyfikat WITU – dokumentacja z 2026 roku

Płyty PKCO50 objęte są certyfikatem zgodności Wojskowego Instytutu Technicznego Uzbrojenia nr Z/27/11/2026/PZ, wydanym na podstawie dokumentacji technicznej i wskazanych w nim badań.

Certyfikat obejmuje określone wyroby i zakres właściwości wynikający z dokumentacji. Wskazany okres jego ważności to 30.09.2026–29.09.2029.

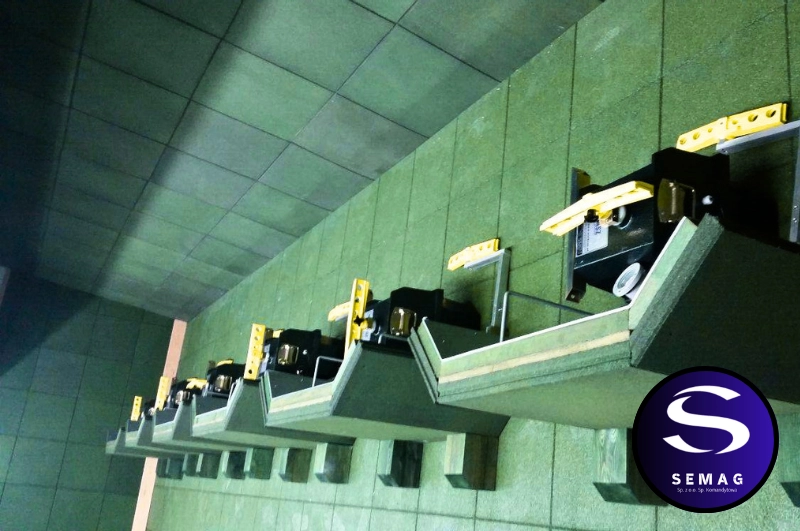

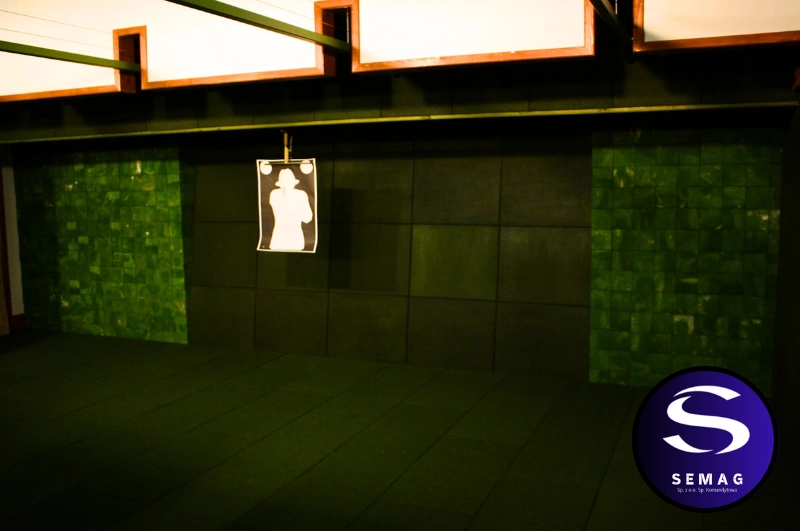

Zastosowanie płyty PKCO50

Płyty PKCO50 przeznaczone są do wykonania czołowych powierzchni odpowiednio zaprojektowanych układów kulochwytowych w strzelnicach sportowych, policyjnych, wojskowych i innych obiektach strzeleckich.

Format 600 × 750 mm pozwala uzyskać większą powierzchnię osłonową z jednej płyty niż formaty 500 × 500 mm i 600 × 700 mm. Może to ograniczyć liczbę elementów i połączeń potrzebnych do wykonania zaprojektowanego układu. Wybór miejsc zabudowy, sposobu zamocowania oraz wymaganych zabezpieczeń powinien wynikać z projektu technicznego strzelnicy.

Ważna informacja techniczna

Płyta PKCO50 jest elementem czołowym układu kulochwytu, a nie samodzielną przegrodą zatrzymującą pociski. Zakres skuteczności zabezpieczenia zależy od konstrukcji całego systemu, rodzaju amunicji, sposobu zabudowy i warunków eksploatacji. Nie należy traktować płyty jako uniwersalnego zabezpieczenia balistycznego.

Ile płyt potrzeba na 1 m²?

Jedna płyta ma wymiary 600 × 750 mm, czyli 0,45 m² powierzchni nominalnej. Na każdy 1 m² zabezpieczanej powierzchni przypada orientacyjnie 2,22 płyty PKCO50675.

Przykładowo do uzyskania co najmniej 10 m² powierzchni nominalnej potrzeba 23 płyt, czyli łącznie 10,35 m². Ostateczne zapotrzebowanie należy określić na podstawie układu płyt, wymiarów powierzchni, sposobu połączenia i ewentualnego docinania.

Inne formaty płyt kulochwytowych

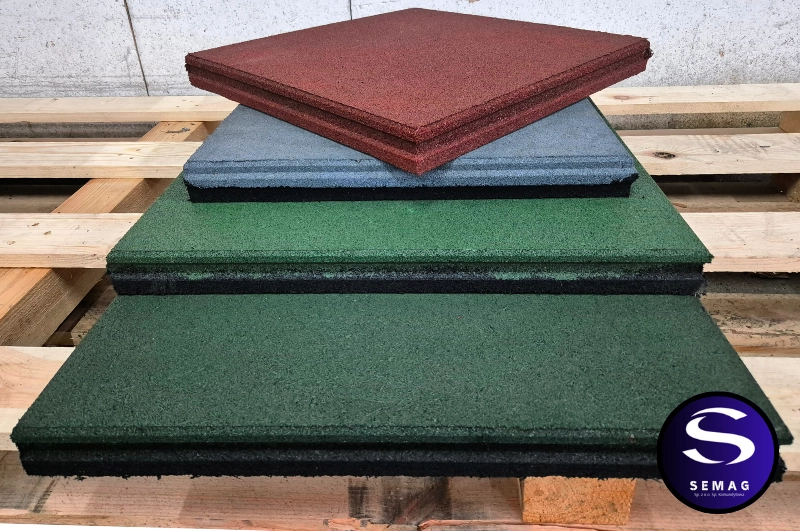

Oprócz formatu 600 × 750 mm produkujemy również płyty PKCO50 o wymiarach 500 × 500 mm oraz 600 × 700 mm. Wszystkie mają grubość nominalną 50 mm.

Zobacz wszystkie formaty płyt kulochwytowych SEMAG →

Zamówienie płyt do wyposażenia strzelnicy

Przy większych zamówieniach prześlij wybrany format, liczbę płyt, kolor i wymagania dotyczące reakcji na ogień. Możemy uzgodnić również wykonanie z gładkimi krawędziami, bez pióro–wpustu, zgodnie z możliwościami produkcyjnymi.

Wyślij zapytanie do SEMAG →
